Сплавная сталь Бит Гидравлические подземные шахты Буровые машины Горные буровые установки

МОК:	1 комплект
Условия оплаты:	LC, T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO 9001:2008, ISO 14001:2015

Модель No.:

CYTJ102/2

Состояние:

новые

Двигатель:

Мотор постоянного тока

Послепродажное обслуживание:

12 месяцев

Гарантия:

12 месяцев

Глубина сверла:

3405-4015 мм

Транспортный пакет:

В сыпучих формах

Спецификация:

11830x1900x2385 мм

Торговая марка:

Джарло.

Производство:

Китай

Код СС:

843041000

Поставка способности:

НАБОР 1000 В ГОД

Конфигурация:

Доступно

Тип бита:

Сплавленная сталь

Диаметр сверла:

>300mm

Выделить:

Станция для бурения металлолома

Гидравлические подземные буровые машины

Гидравлическая буровая установка

Описание продукта

Джарло.Гидравлическая буровая установка CYTJ102/2 для добычи полезных ископаемых подходит для взрывных бурений в подземных шахтах, тоннелях и подземных заводских выработках.Максимальная рабочая площадь 45 м2 ((максимальная ширина 8.72 и максимальная высота 6.35метров),tОн бурит.диафрагмаДиаметр 41-102 м.. Дизайн с двойной рукой может значительно улучшить эффективность бурения, а автоматическая система развёртывания позволяет одному оператору управлять двумя комплектами рук;Гидравлический параллельный механизм бума может обеспечить быстрое и точное позиционирование;дизель-электрическая система двойного питания не производит выхлопных газов во время работы и учитывает необходимость быстрого перехода.

Технические характеристики

1.1Каменная сверла

CYTJ102/2гидравлическая буровая установка для бурения горных тоннелей оснащена двойной буферной и амортизирующей системой для обеспечения максимального срока службы буровой установки tОль;
Фильма с маслом под давлением защищает и смазывает интерфейсы соединений и уменьшает внутреннее загрязнение скважины.

1.2Гидравлический бум

Два набора hдвойной треугольной подвеской обеспечивает точную гидравлическую параллельную функцию обслуживания во всех направлениях.

1.3Гидравлическая тяга

Тяжелый алюминиевый сплав тягового луча имеет высокийПротиво-прочность на изгиб и искривление и длительный срок службы;

Поверхность тягового пучка покрыта нержавеющей сталью, а между движущимися частями используются полиуретановые резиновые износостойкие подкладки.

1.4Система управления

Система управления гидравлической сверлобойкой имеет автоматическую функцию противозаторможения RPCF (регулятор вращающегося давления)сила)).

1.5Шасси

Устойчивое суставное тяжелое шасси с приводом на все четыре колеса; приводом на дизельном двигателе с водяным охлаждением; четыре гидравлических выдвижника для твердой стабильности.

1.6Прочая конфигурация

Подъемныебезопасностькрышадля предотвращения воздействия падающих предметов; кабельный катушка; электрически приводящий поршневый компрессор воздуха; электрически приводящий бустерный насос для воды (гидравлический бустерный насос для воды также может быть настроен); работаСсылкиСветло.

2Технические характеристики

2.1 1838MEКаменная сверла×2

Адаптер для ствола	R32/R38/T38
Сверху до центра	88 мм
Длина(За исключением адаптера лопатки)	1008 мм
Мощность удара	18 кВт
Частота удара	60 Гц
Гидравлическая система(Макс. Макс.)	200 бар
Система вращения	Независимый вращающийся
Скорость вращения	0-300 оборотов в минуту
Крутящий момент(Макс. Макс.)	640/1000 Нм
Потребление смазочного воздуха(2 бара)/час)	5 л/с
Вес	176 кг
Потребление воды	100-120 л/м
Уровень шума	<106 дБ ((А)

2.2Двигательный луч×2

	Ярло2337	Ярло2343
Общая длина	5287 мм	5897 мм
Длина болтового стержня	3700 мм	4310 мм
Длина диафрагмы	3405 мм	4015 мм
Вес	495 кг	525 кг
Мощность двигателя	15 кН	15 кН

2.3Рука сверла×2

Компенсация тягового луча	1250 мм
Расширение буровой руки	1250 мм
Параллельное хозяйство	Полностью
Поворачивание тягового луча	360 ̊
Угол подъема буровой руки(Макс. Макс.)	+65 ̊ /-30 ̊
Угол вращения буровой руки(Макс. Макс.)	Внешний45 ̊/Внутренний25°
Самовес буровой руки	1750 кг

2.4Система воздуха

Компрессор воздуха с электрическим поршневым двигателем	ET80
Максимальный объем выпуска00,8 МПа/h	16 л/мин
Дальномер воздуха	0-1,6 МПа

2.5Водная система

Водонасоситель	BLT8-16
Максимальная скорость потока при давлении до 12 бар	8 м3/ч
Давление на самом маленьком входе	2 бара

2.6Система управления

Гидравлическая система с прямым управлением DCS; основные функции включают автоматическое противозаторможение.

2.7Электрическая система

Общая мощность	128 кВт
Главный двигатель	2 x 55 кВт
Напряжение	380 В
Частота	50 Гц
Режим запуска	Форма звезды/Треугольник
Угол вращения буровой руки(Макс. Макс.)	1280 мм
Конфигурация: защита от тепловой перегрузки двигателя, таймер удара, цифровой напряжение/амперметр, защитный привод от утечки, зарядка

2.8Гидравлическая система

Комплект гидравлических насосов	Два набора
Давление системы	150 - 230 бар
Гидравлический резервуар, максимальный объем	200 л
Точность фильтрации гидравлического масла	10 мкм
Конфигурация: начало разгрузки насоса, температуромер масла, ручной гидравлический насос наполнения масла, гидравлический индикатор фильтра масла, индикатор низкого уровня масла, охлаждаемый водой гидравлический охладитель масла,гидравлическое масло минеральной основы.

2.9Шасси

Дизельный двигатель	YC
Номинальная мощность двигателя/скорость вращения	88 кВт/2400 оборотов в минуту
Fс приводом на все колеса, суставным рулевым управлением	± 41 ̊угол управления
Шины	12.00-20Твердая шина
Угол приближения	18 ̊
Угол отправления	18 ̊
Развертываемоепередние гидравлические выдвижные механизмы	2шт.
Задняя гидравлическая вытяжка	2шт.
Fобъем топливного бака	50 л
Электрическая система	24 В
В.артерии	2 x 12 В, 60 АГ
DСветильники	Светодиод 8 x 45 Вт, 24 В
TСпроси свет.	Светодиод 4 x 108 Вт, 24 В
Степеничность	18°
Конфигурация: рабочий тормоз, аварийный тормоз остановки и стоянки, устройство каталитической очистки выхлопных газов, глушитель, тормозный фонарь, огнетушитель, централизованная система смазки шасси.

3Физические параметры
3.1Общий размер

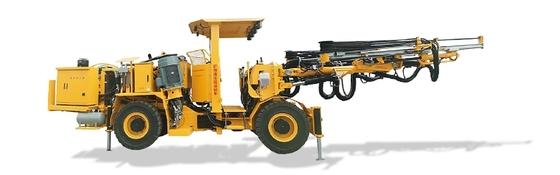

Боковой вид
Сплавная сталь Бит Гидравлические подземные шахты Буровые машины Горные буровые установки 0

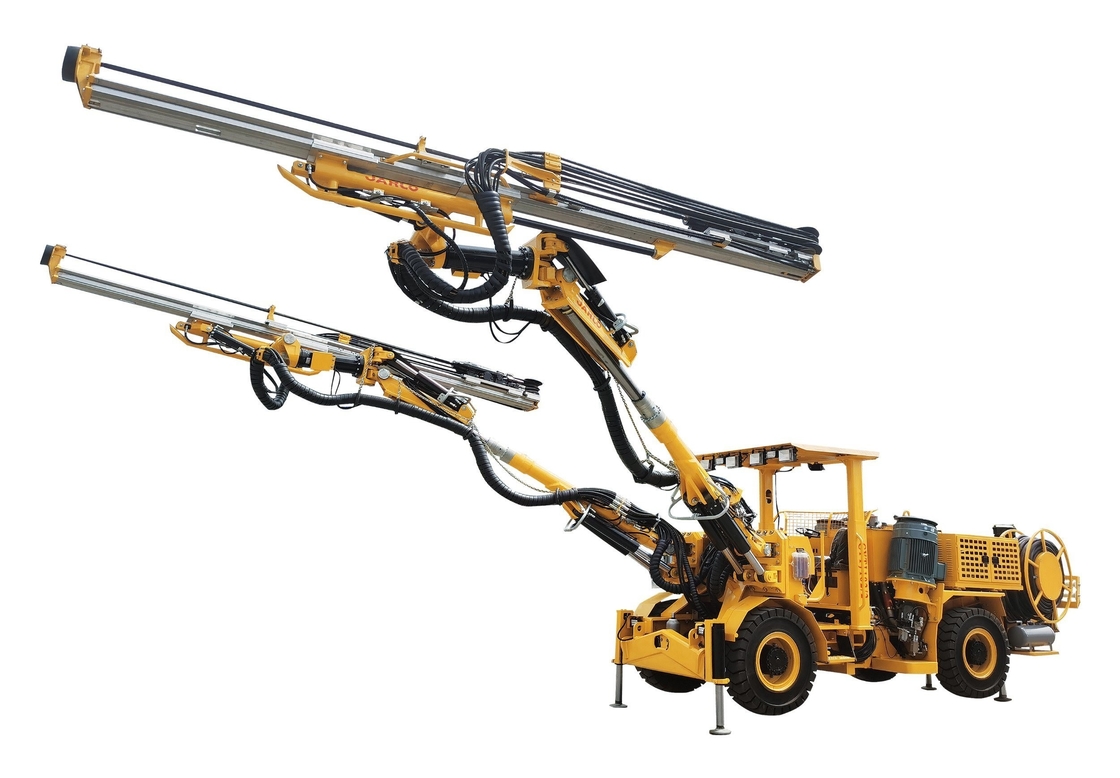

Рабочая область
Сплавная сталь Бит Гидравлические подземные шахты Буровые машины Горные буровые установки 1

Размер:мм

Ммаксимальная ширина	1900
Крышавысота (повышение/снижение)	2385/3085
Длина, с JARLO2343Движениелуч	11830
Прозрачность от земли	340

3.2Общая масса18000 кг

3.3Скорость движенияВ км/ч

На fширина дороги (коэффициент сопротивления прокату 0,05)

7 км/ч ~ 16 км/ч

3.4 Радиус поворота
