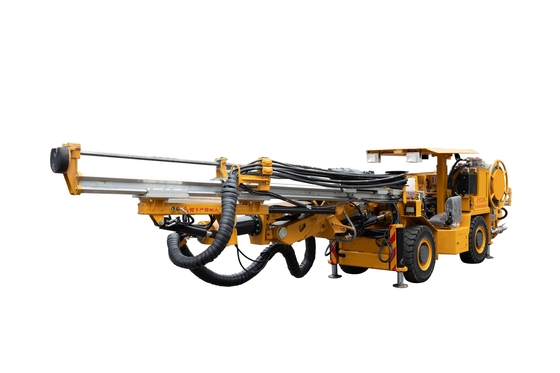

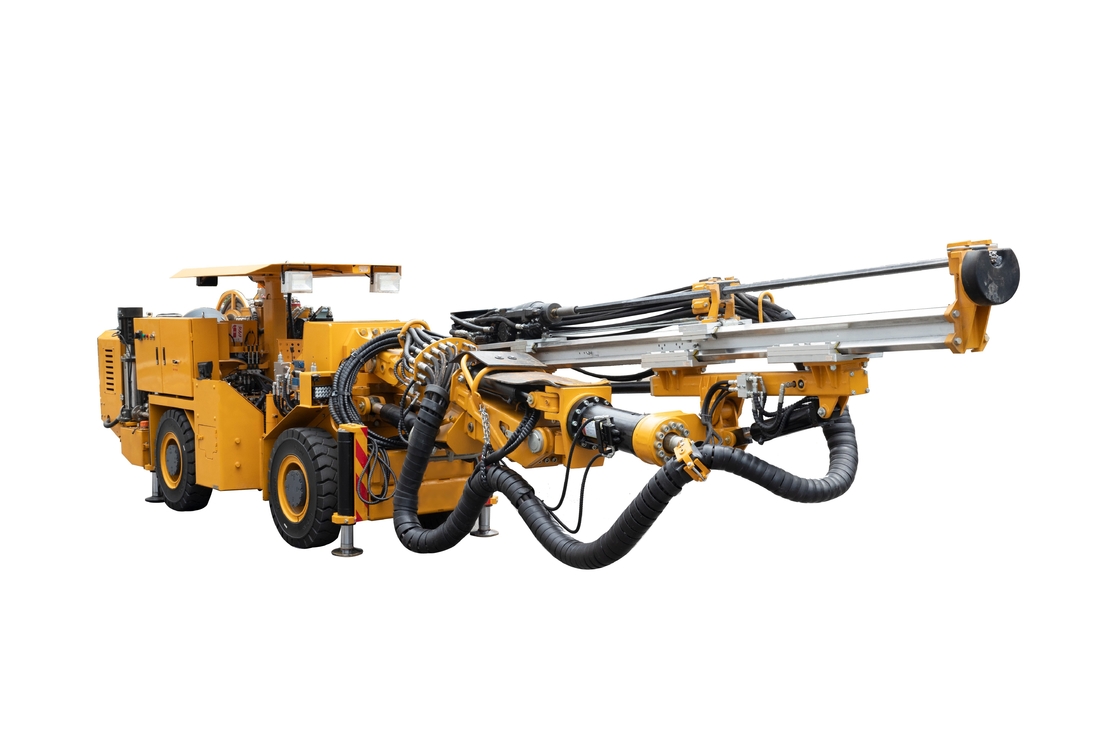

Подземная буровая машина с однолинейной линией

Наименование марки:	Jarlo
Номер модели:	CYTJ-76
МОК:	1 комплект
цена:	150000-160000 USD
Подробная информация об упаковке:	Загруженный контейнер
Условия оплаты:	LC, T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

China National Mining Safety Certificate

Модель No.:

CYTJ76

Состояние:

Новый

Двигатель:

Мотор постоянного тока

Диаметр сверла:

>300mm

Глубина сверла:

3405-4015 мм

Тип бита:

из сплавной стали

Путь бурения:

Ротационный

Транспортный пакет:

В сыпучих формах

Торговая марка:

Джарло.

Производство:

Китай

Поставка способности:

НАБОР 1000 В ГОД

Конфигурация:

Доступно

Послепродажное обслуживание:

12 месяцев

Гарантия:

12 месяцев

Поставка способности:

1000 комплектов/год

Описание продукта

1.Применимые сценарии
CYTJ76 горнодобывающее гидравлическое буровое устройство для выработки грунта подходит для взрывного бурения в подземных шахтах, тоннелях и подземных мастерских, особенно для выработки небольших участков.

2.Технические характеристики

Ширина кузова транспортного средства составляет всего 1,45 м, с выдвижной крышей безопасности.и нормальное вождение и эксплуатация могут осуществляться на самой низкой высотеМаксимальная рабочая площадь 18 м2 (максимальная ширина 4,5 м, максимальная высота 5,2 м), диаметр бурения 41-76 мм, общая конструкция конструкции разумна, прочность высока,настройка и обслуживание просты и удобны, оборудование имеет высокую эффективность работы и хорошую экономичность.
Благодаря своим небольшим размерам он может плавно проходить через тоннели небольшого сечения.средняя эффективность бурения для горных пород с F=10-12 равна 0.35м/мин. CYTJ76 оснащен гидравлической сверлой. При такой же твердости породы при бурении 45 отверстий он может обрабатывать породы с F=10-12 с средней эффективностью 2м/мин,и скорость бурения 5.7 раз больше, чем у 28-ручной сверла.
С точки зрения бурения, поскольку гидравлическая система может держать тягу полностью параллельной, эффективность бурения может достигать 5-8 раз больше, чем у воздушной бури.

3.Параметры

Модель				CYTJ76
Положение			Единица	Параметр
Общая производительность	Бум сверла		Единица	1
	Применимый участок тоннеля		м2	1.8х1.8х4.5х4.5
	Размер перевозки	Л	мм	9300±200
		W	мм	1240±50
		С крышей	мм	Наиболее высокая: 2450±100
		С крышей	мм	Наименьшее: 1800±100
	Минуты радиуса поворота		мм	Внутренняя часть: ≤ 2390
	Минуты радиуса поворота		мм	Внешний вид:≤4390
	Стабильный режим работы транспортного средства		—	Оутригер
	Минимальный просвет на земле		мм	≥ 220
	Рабочая ширина в стабильном рабочем состоянии		мм	2150
	Машины		в кг	8400
	Диаметр бурения		мм	φ41-φ76
Система бурения	Тип		—	Удар + вращение
	Модель		—	HYD300
	Машины		в кг	115
	Расстояние от края		мм	70
	Размер ((L×W×H)		мм	784×140×252
	Устройство для удара и механизм вращения	Энергия удара	J	250 - 300
		Частота удара	Гц	30-50
		Мощность удара	КВт	15
		Номинальное давление при ударе	MPa	16-19
		Поток воздействия	Л/мин	55-65
		Крутящий момент	N.m.	100-300
		Диапазон скорости вращения	r/min	220-450
		Рабочее давление вращения	MPa	7-15
		Ротационный рабочий поток	Л/мин	40-70
Пропеллер	Режим привода		—	Масляный цилиндр-жировая веревка
	Глубина бурения		мм	2760
	Максимальная сила тяги		kN	≥ 18
	Скорость бурения с помощью двигателя		мм/мин	≥ 2150
	Скорость движения без нагрузки		мм/мин	≥15000
	Рабочее давление		MPa	≤ 11
Система привода	Режим передвижения		—	Колесные (соединительные)
	Скорость движения	Быстрая передача	В км/ч	7±0.7
	Скорость движения	Медленная передача	В км/ч	3±0.3
	Угол вращения задней оси		(°)	±6~±8
	Способность к подъему		(°)	≥13 ((-13~+13°)
	Дизельный двигатель	Номинальная мощность	КВт	48
	Дизельный двигатель	Номинальная скорость	r/min	2200
Электродвигатель	Электродвигатель	Номинальная мощность	КВт	45
Гидравлический масляный насос	Масляный насос (удар/положение/ротация)	Номинальное напряжение	V	380
		Номинальный ток	А.	84.4
		Начальный ток	А.	≤ 450
		Номинальное давление	MPa	21
		Максимальное рабочее давление	MPa	23
Помощное рабочее устройство	Устройство подачи воздуха	Рабочее давление	MPa	0.3
	Устройство подачи воздуха	Номинальный поток	Л/мин	350
	Устройство водоснабжения (внешнее водоснабжение)	Рабочее давление	MPa	1.2
	Устройство водоснабжения (внешнее водоснабжение)	Номинальный поток	Л/мин	70
