CYTJ102 ((A) Машина для бурения поверхности Подземная буровая установка с одной буммой

Наименование марки:	Jarlo
Номер модели:	CYTJ102 ((А))
МОК:	1 комплект
цена:	150000-170000 USD
Подробная информация об упаковке:	Загруженный контейнер
Условия оплаты:	LC, T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

China National Mining Safety Certificate

Модель No.:

CYTJ102 ((А))

Состояние:

Новый

Двигатель:

Мотор постоянного тока

Диаметр сверла:

>300mm

Глубина сверла:

3405-4015 мм

Тип бита:

из сплавной стали

Путь бурения:

Ротационный

Транспортный пакет:

В сыпучих формах

Торговая марка:

Джарло.

Производство:

Китай

Код СС:

843041000

Поставка способности:

НАБОР 1000 В ГОД

Конфигурация:

Доступно

Послепродажное обслуживание:

12 месяцев

Поставка способности:

1000 комплектов/год

Описание продукта

Применимые сценарии

Гидравлическая буровая установка CYTJ102 (A) для добычи полезных ископаемых с однолинейной бором подходит для бурения взрывных отверстий в подземных шахтах, тоннелях и подземных мастерских.Максимальная рабочая площадь - 31 м2 (максимальная ширина - 6 м2)..11 метров, максимальная высота 6,08 метра), а диаметр бурения 41-102 мм. Общая конструкция конструкции разумна, прочность высока,настройка и обслуживание просты и удобны, оборудование имеет высокую эффективность работы и хорошую экономичность.

Физические параметры

Общий размер

Боковой вид

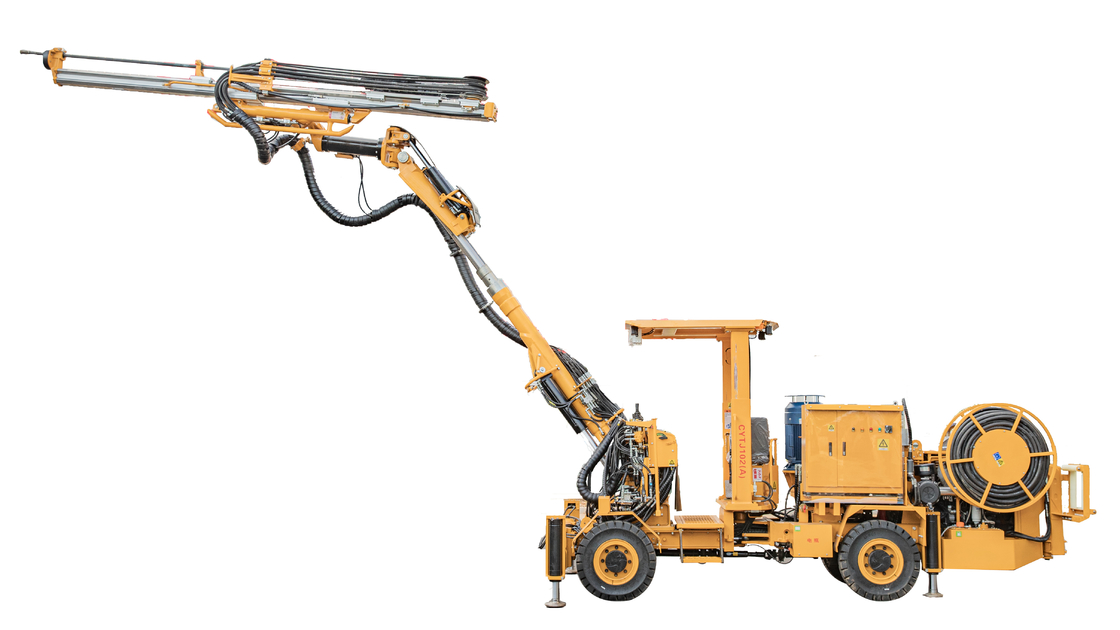

CYTJ102 ((A) Машина для бурения поверхности Подземная буровая установка с одной буммой 0

Рабочая область

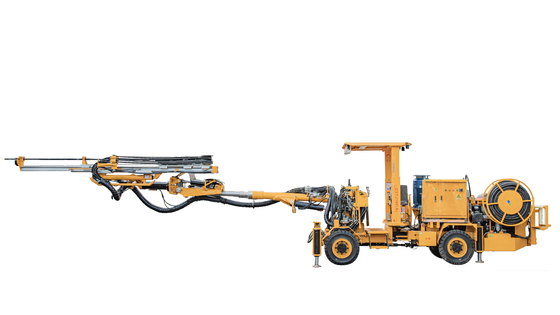

CYTJ102 ((A) Машина для бурения поверхности Подземная буровая установка с одной буммой 1

Размер

Ммаксимальная ширина	1980мм
Крышавысота (повышение/снижение)	2850/2150мм
Длина, с JARLO2343Движениелуч	10800мм
Прозрачность от земли	260мм

Общая масса: 1000 кг

Скорость движенияВ км/ч

На fширина дороги (коэффициент сопротивления прокату 0,05)	> 10
На склоне 1:8	>4.5

Радиус поворота

Модель					CYTJ102(А)
Положение				Единица
Общая производительность	Бум сверла			Единица	1
	Применимый участок тоннеля			м2	2.6×2.6?? 6×6
	Размер перевозки		Л	мм	10500±300
			W	мм	1980±100
			С крышей	мм	Наиболее высокая: 2850±100 Самый низкий: 200±100
	Минуты радиуса поворота			мм	Внутренняя часть: ≤ 2900 Внешний вид: ≤ 5000
	Стабильный режим работы транспортного средства			—	Оутригер
	Минимальный просвет на земле			мм	≥ 190
	Рабочая ширина в стабильном рабочем состоянии			мм	3294
	Машины			в кг	11500
	Диаметр бурения			мм	φ41-φ102
Система бурения	Тип			—	Удар + вращение
	Модель			—	YYG-20/900
	Машины			в кг	195
	Расстояние от края			мм	84
	Размер ((L×W×H)			мм	1016х285х226
	Устройство для удара	Энергия удара		J	≥ 350
		Частота удара		Гц	≥ 50
		Мощность удара		КВт	20
		Номинальное давление при ударе		MPa	≤ 19
		Поток воздействия		Л/мин	≤ 90
	Механизм вращения	Крутящий момент		N.m.	≥ 800
		Диапазон скорости вращения		r/min	0-280
		Рабочее давление вращения		MPa	≤ 6
		Ротационный рабочий поток		Л/мин	≤ 80
Пропеллер	Режим привода			—	Масляный цилиндр-жировая веревка
	Глубина бурения				3405/4015
	Максимальная сила тяги			kN	≥ 24
	Скорость бурения с помощью двигателя			мм/мин	≥ 2150
	Скорость движения без нагрузки			мм/мин	≥6000
	Рабочее давление			MPa	≤ 11
Система привода	Режим передвижения			—	Колесные (соединительные)
	Скорость движения	Быстрая передача		В км/ч	10±1
		Медленная передача		В км/ч	6±0.6
	Угол вращения задней оси			(°)	±6~±8
	Способность к подъему			(°)	≥14 ((-14~+14°)
	Тормоз				Гидравлическое торможение на мокрой воде + пружинное торможение
	Дизельный двигатель	Номинальная мощность		КВт	88
		Номинальная скорость		r/min	2200
Гидравлический масляный насос	Электродвигатель	Номинальная мощность		КВт	55
		Номинальное напряжение		V	380
		Номинальный ток		А.	101
		Начальный ток		А.	≤ 400
	Масляный насос (удар/положение/ротация)	Номинальное давление		MPa	21
		Максимальное рабочее давление		MPa	23
Помощное рабочее устройство	Устройство подачи воздуха	Рабочее давление		MPa	0.5
		Номинальный поток		Л/мин	420
	Устройство водоснабжения (внешнее водоснабжение)	Рабочее давление		MPa	1.2
		Номинальный поток		Л/мин	70
